2022.1.6

       老电脑尤其是10年左右的老台式机电脑，很多企业还都在使用中，只是速度稍微有些慢了，尤其是开机的速度，原先大都是机械硬盘，运行的时候速度还是能接受的，通常办公都没有问题，收发电子邮件，处理文档，小的图片处理、视频处理也能操作，因为SATA的接口速度的限制，通常更换了固态硬盘以后，还是没有很明显的速度提升，但是开机的速度是快了很多。

       现在有更好的方法可以让这些电脑运行速度更快，原先的瓶颈主要是硬盘的IO性能，只要我们能有效地改善磁盘的IO性能，就可以提高电脑的运行速度，可以采用RAID的方法，成本有点高，通过PCIE接口接上NVME的固态硬盘，可以使电脑的速度得到更大的提升。

       老电脑没有NVME M.2的接口，同时BIOS 也不支持这个硬盘模式的启动，也不支持UEFI的启动，如何解决？

       如果升级BIOS 相对复杂和专业一些，搞不好，会搞坏了，得不偿失。

       今天提供的方法是采用外接的USB引导设备，启动电脑，选择引导系统。

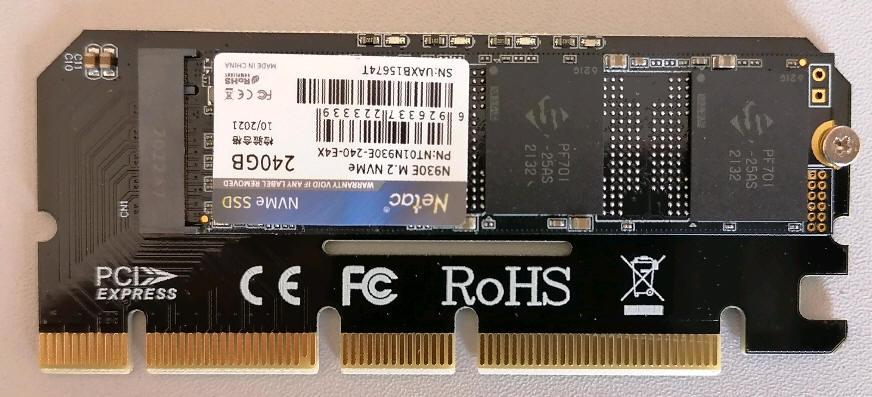

        这是今天的主角， 240G NVME  固态硬盘+PCIE转接卡，直接插在老电脑的PCIE插槽上，这个比较大，需要插在显卡的插槽上。

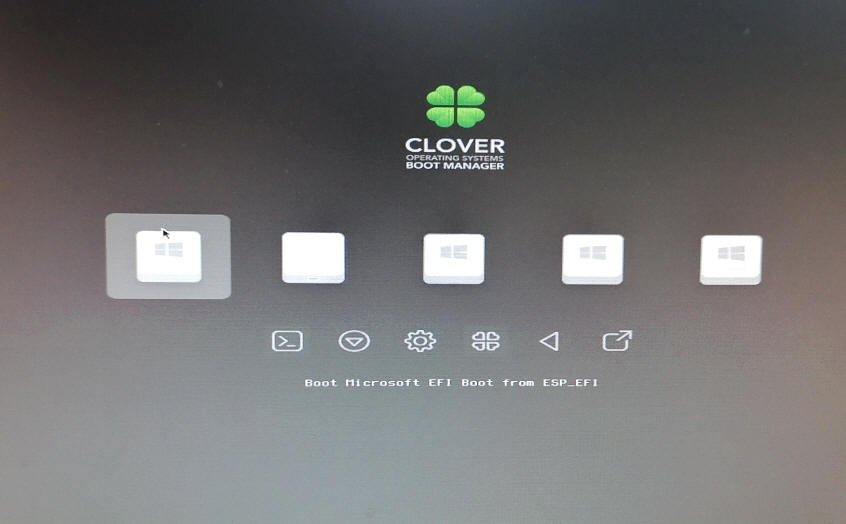

        下载CLOVER  BDU  制作工具，制作BDU 启动盘，这个启动盘需要一直插在电脑上作为引导盘使用，启动后的界面是这样的：

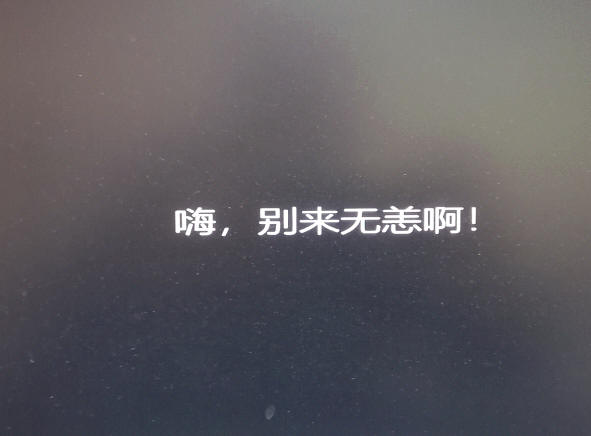

每次启动后点击安装了WINDOWS 操作系统的这个固态硬盘就可以正常引导到Windows中了

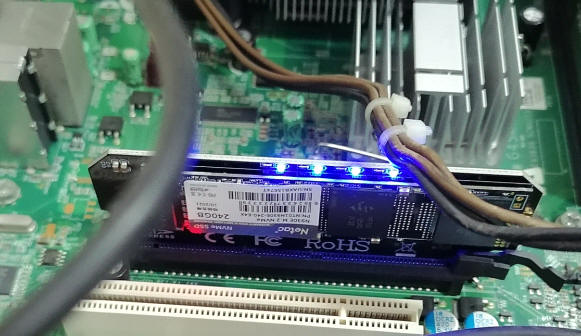

这是固态硬盘工作时的状态；

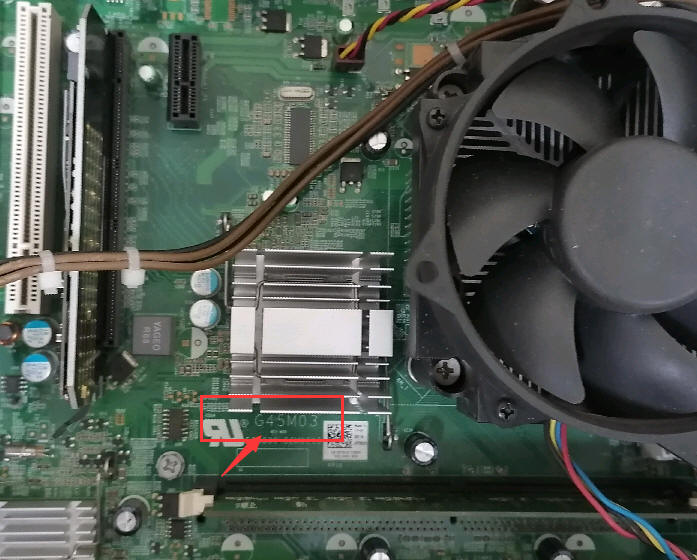

本次演示使用的是G45芯片组的主板，已经很古老了，2008年的产品

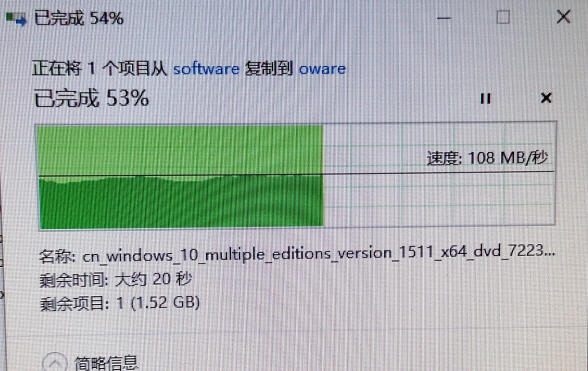

通过千兆网络复制文件的速度：

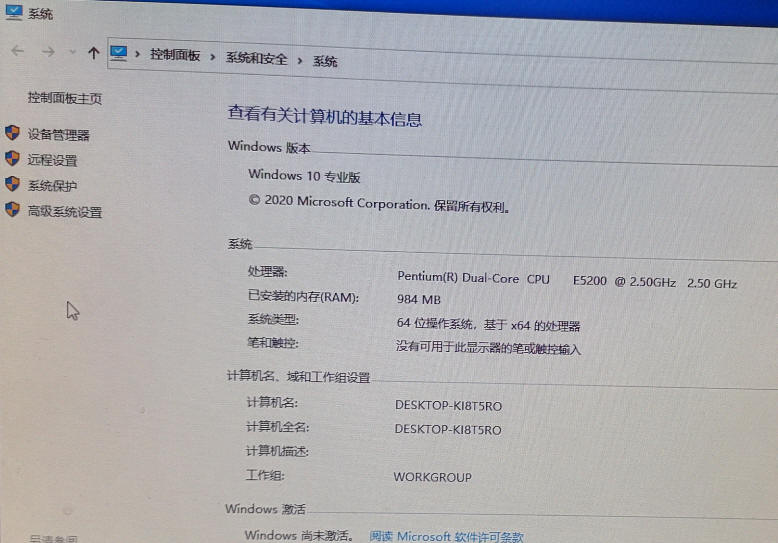

运行的Windows10的操作系统：

1G 内存  5200 2.5GHz 的CPU

在整个过程中需要注意的几点：

     1、BDU有很多版本，需要尝试哪一个版本适合你的电脑，如果不匹配，可能无法正常启动，不显示那个启动界面，或者左上角出现6以后就不再动了。

     2、固态硬盘需要有ESP分区，安装非ghost版的WINDOWS 操作系统 ， WINDOWS 7  WINDOWS 10 都可以；

     3、直接通过WINDOWS PE 安装工具安装操作系统，如果直接使用Windows 系统自带的SETUP 会遇到不让安装的情况，无法继续。

     4、安装后关机，插上BDU启动盘，然后选择正确的固态硬盘启动就可以了，就和正常的安装电脑的方式一样了。

    5、要按照BDU制作支持NVME启动的操作，把那个.efi的文件复制到BIOS  和UEFI 中，如果不这样操作不行。

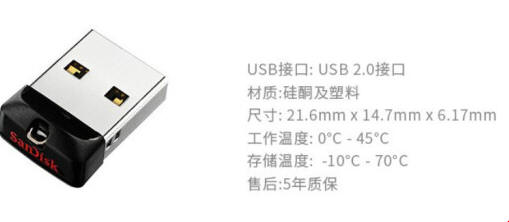

    6、U盘可以使用这个样子的小U盘，8G 容量就够了：

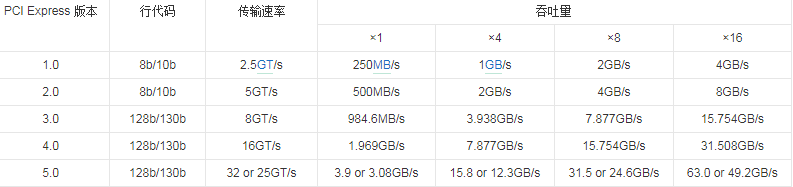

        相关技术背景资料：      PCIE带宽计算
PCIe 吞吐量（可用带宽）计算方法：吞吐量 = 传输速率 * 编码方案
PCI-e2.0 协议支持 5.0 GT/s，即每一条Lane 上支持每秒钟内传输 5G个Bit；但这并不意味着 PCIe 2.0协议的每一条Lane支持 5Gbps 的速率，因为PCIe 2.0 的物理层协议中使用的是 8b/10b 的编码方案。 即每传输8个Bit，需要发送10个Bit；这多出的2个Bit并不是对上层有意义的信息。
那么， PCIe 2.0协议的每一条Lane支持 5 * 8 / 10 = 4 Gbps = 500 MB/s 的速率。
以一个PCIe 2.0 x8的通道为例，x8的可用带宽为 4 * 8 = 32 Gbps = 4 GB/s。
PCI-e3.0 协议支持 8.0 GT/s, 即每一条Lane 上支持每秒钟内传输 8G个Bit。而PCIe 3.0 的物理层协议中使用的是 128b/130b 的编码方案。 即每传输128个Bit，需要发送130个Bit。
那么， PCIe 3.0协议的每一条Lane支持 8 * 128 / 130 = 7.877 Gbps = 984.6 MB/s 的速率。
一个PCIe 3.0 x16的通道，x16 的可用带宽为 7.877 * 16 = 126.031 Gbps = 15.754 GB/s。
