如何获得USB设备的功耗



2020-08-17
        如何获得USB设备工作电流？如何判断USB设备供电不足？
USB设备的供电电压都是主流5V,只要查看工作电流，就可以知道功耗了，设备管理器中的这个位置显示了USB设备的工作电流：

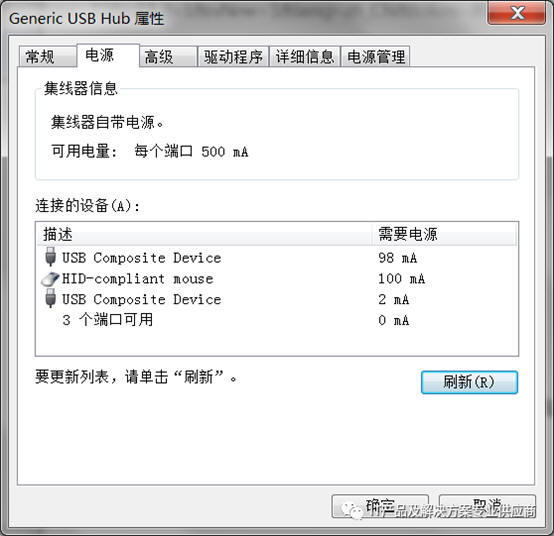

        上面两个是键盘和鼠标的功耗，键盘的98mA，下面的鼠标的是100mA,鼠标和键盘的耗电量差不多，再下面的是2mA是接的USB打印机，由于是有源设备所以几乎没有什么功耗，

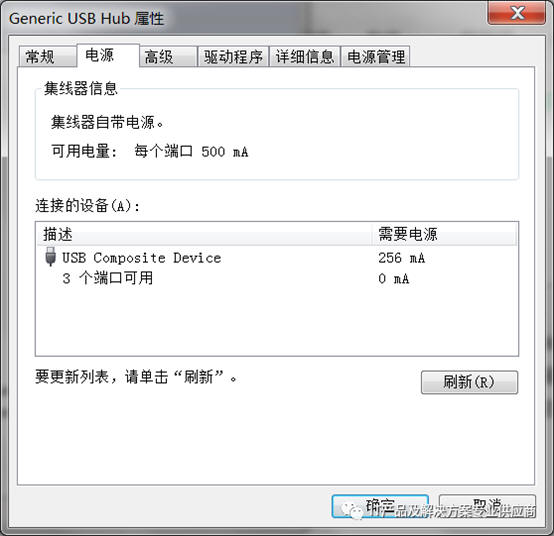

        这个USB总线上接了一个摄像头，工作电流是256mA无论是启用摄像头和还摄像头待机状态，显示的都是256mA,如果分不清设备和端口的对应关系，可以逐个拔出USB连接线，确认每个设备工作电流。

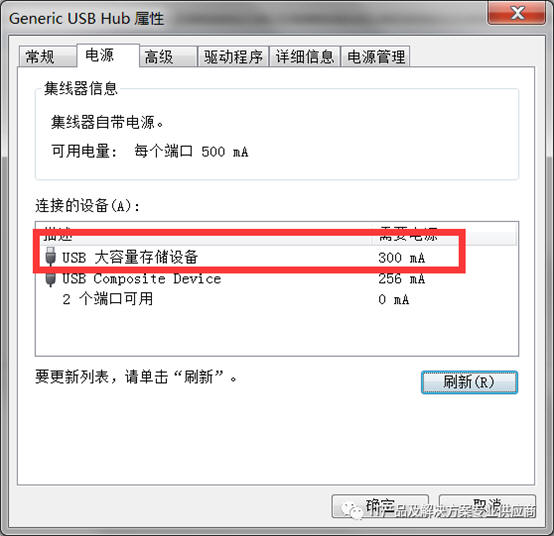

        我们插入了一个16G的U盘，显示300mA,这个比摄像头功耗还要大一些了。这是USB2.0标准规范的电流，每个端口最大支持500mA，只要功耗不超过2.5W都可以正常的工作，如果超过2.5W，需要增加辅助电源或者外接电源供电，否则不能正常工作了。USB移动硬盘双接口的设计就是为了能保证设备的正常供电。
USB3.0的标准规范的电流，每个端口可以提供最大1000mA的电流，如果功耗比较大的设备可以接到这样接口上，

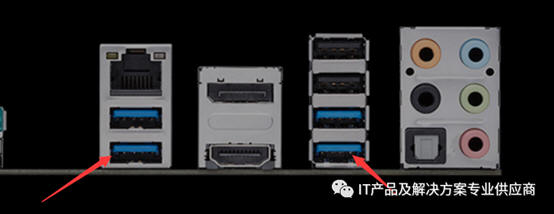

主板上的这蓝色的接口的USB就是3.0规范的接口，有大功率的设备尽量接在这个个颜色的接口上。
如果USB接口不够用，需要扩展的话，可以购买有源的USBHUB，或者PCIE转USB的转换设备，既能保证供电，又可以稳定的接更多的USB设备。
供电不足会导致USB设备工作不稳定，尤其是USB设备连接过多，或功耗过大时，容易发生。
