POE 摄像机内部供电模块是什么样子？



2020-10-13
        POE 摄像机内部是什么样子？为了方便施工减少人工费和施工难度，厂家纷纷推出支持POE的摄像头，只要购买支持POE的交换机，直接连接网线就可以正常工作了，不需要额外再铺上电源线，不需要集中供电，非常的方便，即使是POE供电的摄像机为什么还要保留独立供电的接口呢？

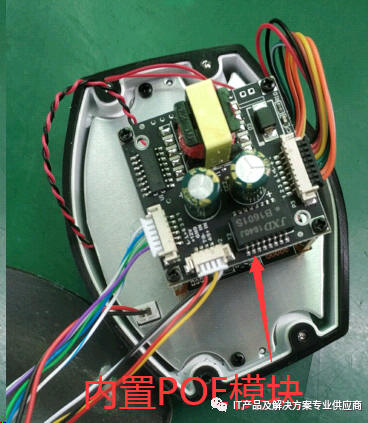

        原来是在原来的非POE 摄像头的基础上添加了一个内置的模块，转为可以使用POE供电的摄像头，内部结构是这样的：


        如果在室内长时间工作，尤其是附近有热源时，由于这个模块散热量比较大，是封闭在机壳里面，塑料壳散热效果就比较差，金属外壳室外机器相对好一点，如果是太阳直射的情况，温度也会很高，所有这样的环境，内置的POE模块质量一定要过关，尤其是电容的耐热温度要达标，否则很容易出现供电不足，或和温度有关的故障，比如晚上供电正常，虽然是晚上的供电功耗更大，但是由于温度低，还可以正常供电，天亮后气温上升，开始不能工作了，这些都是非常成熟的技术了，如果元器件达标，都能满足长期稳定的工作。

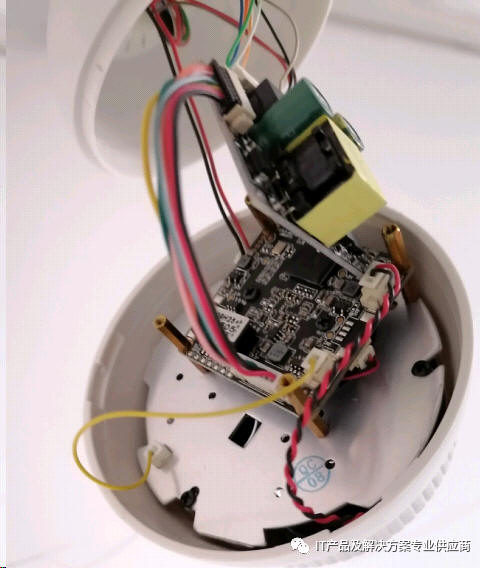

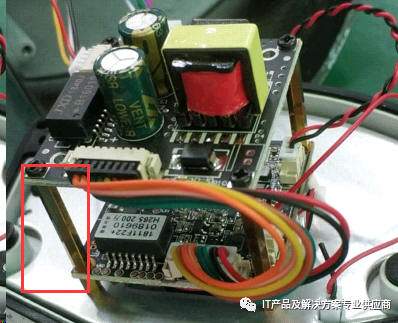

和成像电路板之间的距离远一些，有利于避免双方的热干扰。半球的POE的结构里面是这样的：
